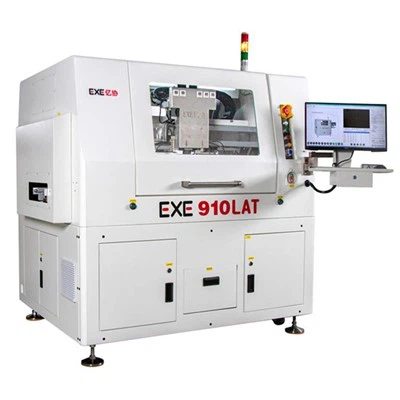

Pcb dēļu depanelēšanas maršrutētāja mašīna
Pcb plates depanelēšanas maršrutētāja iekārta (pazīstama arī kā shēmas plates depaneler vai shēmas plates depaneler) ir specializēta ierīce, ko izmanto elektronikas ražošanas nozarē, lai sadalītu vairākus blakus esošos PCB (drukātās shēmas plates) atsevišķās vienībās. Tās pamatfunkcija ir aizstāt manuālo dēļu liekšanu ar automatizētu griešanas tehnoloģiju, izvairoties no tradicionālo darbību radītajiem stresa bojājumiem. Pamatojoties uz griešanas metodi un pielietojuma scenāriju, to galvenokārt iedala šādos veidos:Pēc griešanas principa: naža-tipa, perforatora-tipa, frēzēšanas-tipa un lāzera-tipa depanelieri;Pēc substrāta materiāla: standarta PCB depanelers, elastīgās iespiedshēmas plates depanelers un alumīnija substrāta depanelers.
Produkta ievads
Pcb plates atdalīšanas maršrutētāja iekārtas funkcijas:
- Šis tiešsaistes frēzes depaneleris piedāvā automātisku dēļu iekraušanu, griešanu un izgrūšanu, ievērojami uzlabojot ražošanas efektivitāti un samazinot darbaspēka izmaksas, demonstrējot pilnībā automatizētu ražošanas līniju.
- Visa sistēma ir aprīkota ar CCD redzes izlīdzināšanas sistēmu, lai uzlabotu griešanas precizitāti un efektivitāti un novērstu nepareizu darbību.
- Augstas-precizitātes putekļu-necaurlaidīgi moduļi uz X- un Y-asīm nodrošina stabilu un precīzu griešanu.
- Japānas-importēts lāzera pārvietošanas sensors ir standarta, lai pārbaudītu PCBA izstrādājumu līdzenumu.
- Automātiskā materiāla noņemšana izmanto vakuuma piesūcekni ievietošanai un pārvietošanai.
- Neatkarīgs CNC kustības kontrolieris integrē vadības sistēmu, tādējādi nodrošinot stabilas vadības shēmas, augstu precizitāti, ātru reakciju un spēcīgas pret-traucējumu iespējas.
- Ierīcei ir lietotājam-draudzīgs interfeiss ar angļu un ķīniešu valodas interfeisiem, padarot programmatūras dizainu lietotājam-draudzīgāku un inženieriem vieglāk lietojamu.
- Tas var griezt taisnas, apļveida un neregulāras dēļu malas, kā arī noteikt salauztus un noslīdētus asmeņus. - Izmantojot no Vācijas Sycotec importētu ātrgaitas-vārpstu (maks.: 80000 RPM) ar zemu griešanas spriegumu, augstu precizitāti, paaugstinātu griešanas efektivitāti un automātisku instrumentu maiņu, lai panāktu pilnīgu automatizāciju.
1. Uzlabota ražošanas efektivitāte
Automatizētais griešanas ātrums ievērojami pārsniedz roku darbu, palielinot efektivitāti par vairāk nekā 80%.
Atbalsta vienlaicīgu vairāku{0}asmeņu griešanu (piemēram, vairāku-asmeņu atdalīšanas mašīnu var aprīkot ar līdz pat 12 asmeņiem) un nepārtrauktu ražošanu tiešsaistē, saīsinot ražošanas ciklus.
2. Garantēta produkta kvalitāte
- Samazināti fiziskie bojājumi:
Frēzes -ātruma rotācija (20 000–30 000 apgr./min.) uztur spriegumu zem 180 μST, novēršot lodēšanas plaisāšanu un detaļu bojājumus.
Īpašas konstrukcijas (piemēram, augšējais apļveida asmens un apakšējā plakana asmens struktūra) samazina griešanas spriegumu un ir piemērotas PCB bez V{0}}rievām.
- Augstas-precizitātes atdalīšana:
Frēzes atkārtojamās pozicionēšanas precizitāte ir ±0,01 mm, nodrošinot gludas griešanas malas.
3. Uzlabota ražošanas drošība un pielāgošanās spēja
Iekļautais dizains un drošības līdzekļi (piemēram, pret{0}}iesprūšanas mehānismi) aizsargā operatorus.
Savietojams ar dažādām dēļu formām: atbalsta taisnas, apļveida, L- formas un neregulāras PCB ar zīmogu caurumu savienojumiem (piemēram, PCB ruletes automāti).
Elastīga pielāgošanās dažādiem biezumiem (0,4-4mm) un izmēriem (līdz 300mm).
4. Optimizētas ražošanas izmaksas
Samazina roku darbu, samazinot darbaspēka izmaksas un pārstrādes ātrumu operatora kļūdu dēļ.
Moduļu konstrukcija (piemēram, ātras instrumentu maiņas sistēma) uzlabo aprīkojuma izmantošanu un atvieglo apkopi.
III. Tipiski pielietojumi
Plaši izmanto plaša patēriņa elektronikas, automobiļu elektronikas, medicīnas ierīču un sakaru iekārtu ražošanā, un tas ir īpaši labi{0}}piemērots tādu precīzu komponentu kā LED gaismas sloksņu un augsta-blīvuma SMT paneļu noņemšanai.
5. Klientu rūpnīcas reālā aina
Iekārtas galvenokārt tiek izmantotas PCBA griešanai un paneļu atdalīšanai augstākās klases{0}}ražošanas nozarē. Lietojumprogrammu nozares aptver SMT, viedtālruņus, viedās valkājamas ierīces, WiFi moduļus, 5G moduļus, planšetdatorus, automobiļu elektroniku, viedās mājas, medicīnas ierīces, kosmosa, militārās preces, sadzīves tehniku utt.
Izstrādājuma atdalīšanas džiga ir nostiprināta un novietota uz apstrādes platformas paneļu noņemšanai. Kad apstrāde ir pabeigta, depanelēšanas džiga tiek atkal nostiprināta un novietota uz sliežu ceļa, lai ieplūstu nākamajā procesā.
Iebūvēts-pieci-rīku žurnāls atvieglo automātisku rīku maiņu, lai apmierinātu paneļa sadalīšanas vajadzības.
Spīļ{0}}tipa plāksnītes-ņemšanas struktūra
Grafiskais lietotāja interfeiss (GUI)
Vienkārša programmu rediģēšana ļauj ātri un viegli programmēt vairāku{0}}punktu programmu.
Speciāls izstrādājumu paneļa stiprinājums ieiet trasē
Īpaša paneļu atdalīšanas armatūras sliežu ceļa ievadīšanas metode, kas ir nemanāmi savienota ar iepriekšējo procesu.
Īpaša plākšņu atdalīšanas stiprinājuma sliežu tipa izlāde
Kad apstrāde ir pabeigta, depanelēšanas džiga tiek atkal nostiprināta un novietota uz sliežu ceļa, lai ieplūstu nākamajā procesā.
Automātiskā instrumentu maiņas metode
Izmanto vācu{0}}importēto vārpstu ar automātisku instrumentu maiņu. Tas ietaupa laiku, nodrošina automatizāciju, samazina cilvēka kļūdu skaitu un nodrošina augstu precizitāti un stabilitāti.
Vakuuma piesūcekņa plāksnes savākšanas struktūra
1. Izvēlieties-un-novietojiet ierīci: automātiska iekraušana un izkraušana (modularizēti vakuuma satvērēji, vakuuma ierīce, neatkarīgi vadāma)
2. Konveijera struktūra: X2-ass kustība, Z2 un Z3-ass pikaps, maiņstrāvas servomotora vadība.
3. Dēļa pacelšanas ātrums: 0–1000 mm/s (regulējams)
Konfigurācijas ievads
Vācu SycoTec vārpsta
Vācu SycoTec vārpsta un automātiskā instrumentu maiņas sistēma nodrošina pilnībā automatizētu instrumentu maiņu, ietaupot laiku un samazinot cilvēka kļūdas. Tas nodrošina augstu precizitāti un izcilu stabilitāti.
Produkta augstuma mērīšanas sistēma
Standarta PCBA izstrādājuma augstuma mērīšanas sistēma nodrošina precīzu produktu vakuuma novietojuma pārbaudi.
Gantry horizontālais modulis
Portāla{0}}tipa horizontālā struktūra nodrošina izcilu simetriju, stabilitāti un stingrību.
Marmora platforma
Galvenajā konstrukcijā ir izmantota marmora platforma ar kustības moduli un dalītu{0}}paneļu griezumiem augstai stabilitātei.
Peldošā ota
Peldošā birstes struktūra automātiski pielāgojas, lai optimizētu putekļu savākšanu dažādiem dēļu biezumiem un komponentu augstumiem, pagarinot frēzes kalpošanas laiku.
Elektroniskās vadības izkārtojums
Racionāla elektroniskās vadības ķēdes maršrutēšana padara apkopi vienkāršu un ērtu.
Klientu rūpnīcas{0}}vietnes video
Mēs vienmēr esam jūsu rīcībā, kad jums tas ir nepieciešams
EXE specializējas pilnībā automātisku PCBA depanelēšanas mašīnu, frēzēšanas iekārtu un tiešsaistes depanelēšanas mašīnu izpētē, izstrādē, ražošanā, pārdošanā un apkalpošanā. EXE lepojas ar pieredzējušu pētniecības, izstrādes un dizaina komandu, kā arī visaptverošu pēcpārdošanas{1}}servisa sistēmu.
Mūsu produkti tiek izmantoti PCBA depanelēšanas lietojumprogrammās augstākās klases{0}}ražošanas nozarēs, tostarp viedtālruņos, viedās valkājamās ierīces, viedās mājas, planšetdatori, automobiļu elektronika, medicīnas ierīces, kosmosa, militārā un sadzīves tehnika.
Izstādes vieta
Pasaulē -slavens pilnībā automātisku PCB atdalītāju ražotājs
Mūsu sertifikāts
Vadības sistēmas sertifikācija
Shēmas plates separatora patenta sertifikāts
Valdes atdalītāju vadības sistēmas programmatūras sertifikāts
mūsu Partneri
EXE ievēro biznesa filozofiju "kvalitāte pirmajā vietā, pakalpojums pirmajā vietā" un ir veiksmīgi apkalpojis tūkstošiem uzņēmumu un saņēmis vienprātīgu atzinību!
Mēs uzticējāmies
Lietojumprogrammu nozare
Iekārtas galvenokārt tiek izmantotas PCBA griešanai un paneļu atdalīšanai augstākās klases{0}}ražošanas nozarē.
Lietojumprogrammu nozares aptver SMT, viedtālruņus, viedās valkājamas ierīces, WiFi moduļus, 5G moduļus, planšetdatorus, automobiļu elektroniku, viedās mājas, medicīnas ierīces, kosmosa, militārās preces, sadzīves tehniku utt.
Bieži uzdotie jautājumi
PCBA plātņu atdalīšanas mašīnas procesa risinājums
Kādi ir dažādi PCB depaneleru veidi?
+
-
Pamatojoties uz depanelējamo materiālu, tos var iedalīt trīs kategorijās:
PCB depanelers, FPC depanelers un alumīnija PCB depanelers.
Pamatojoties uz depanelēšanas metodi, tos var iedalīt šādās kategorijās:
1. naža-tipa depanelieri; 2. Punch-tipa depanelers; 3. Frēzes depanelers; 4. Lāzera griešanas mašīnas; un 5. Garla{7}}tipa depanelers.
Kādas ir PCB depanelēšanas mašīnas sastāvdaļas?
+
-
Tas sastāv no kombinētā kronšteina, polsterējuma montāžas dēļa, statīva atbalsta virzošās sistēmas, materiālu uztveršanas statnes, izlādes ierīces, griezējinstrumenta un tā stiprinājuma ierīces, iekraušanas kronšteina sistēmas un griešanas ātruma maiņas ierīces.
Elektronikas ražošanas depanelēšanas precizitātes prasības
+
-
Griešanas precizitāte: ±0,1 mm
Atbilst lielākajai daļai plaša patēriņa elektronikas produktu (piemēram, sadzīves tehnikas un pamata sakaru paneļu) atdalīšanas prasībām, nodrošinot -bez grumbu un komponentu-drošību.
Īpašas-precizitātes prasības
+
-
Griešanas precizitāte: ±0,05 mm līdz ± 0,02 mm
Piemērots precīzām shēmu platēm, piemēram, 5G moduļiem un medicīnas ierīcēm, novēršot mikro-īssavienojumus un signāla slāņa bojājumus.
Atkārtojamība: ±0.01mm
Kāds ir paneļu sadalītāja instrumentu tipiskais kalpošanas laiks?
+
-
Izgatavots no vācu/japāņu īpaši -cieta, nodilumizturīga-tērauda, instrumenta kalpošanas laiks ir līdz vienam gadam, sadalot cietus materiālus, piemēram, alumīnija pamatnes.
1. bieži uzdotie jautājumi — kāpēc manas PCB plates atdalīšanas maršrutētāja mašīnas cilindrs nedarbojas? Vispirms pārbaudiet drošības durvis
Viens no izplatītākajiem iemesliem ir tas, ka drošības durvis nav pareizi aizvērtas. Operatori dažkārt var aizmirst to cieši aizvērt vai atstāt atvērtu. Pirms katras darbības vienkārši pārbaudiet un droši aizveriet drošības durvis — tas parasti atrisina problēmu.
2. bieži uzdotie jautājumi — PCB plates atdalīšanas maršrutētāja mašīnas cilindrs joprojām ir neaktīvs, pat ja drošības durvis ir aizvērtas? Pielāgojiet sensoru
Ja cilindrs joprojām neaktivizējas, drošības durvju sensors var neatklāt durvis. Šādā gadījumā noregulējiet vai nu drošības durvju, vai sensora pozīciju, līdz tie sakrīt pareizi – tad cilindrs atsāks normālu darbību.
3. FAQ — atstarojoša sensora problēma PCB plates atdalīšanas maršrutētāja mašīnā — kā atjaunot cilindra darbību
Ja atstarojošajam drošības sensoram neizdodas pareizi noteikt, cilindrs nedarbosies. Divi risinājumi: pirmkārt, noņemiet visus šķēršļus, kas bloķē atstarošanas ceļu; otrkārt, pārbaudiet, vai sensors ir vaļīgs — ja tā, nostipriniet un atkārtoti kalibrējiet to, lai nodrošinātu drošu noteikšanu.
4. bieži uzdotie jautājumi — PCB plates atdalīšanas maršrutētāja mašīnas cilindrs nedarbojas pēc sensora pārbaudēm? Meklējiet elektrības traucējumus
Ja pēc visām sensoru pārbaudēm cilindrs joprojām nedarbojas, problēma var būt elektriskā. Būtiska ir regulāra iekārtas vadu pārbaude un apkope. Pirms darbības atsākšanas profesionāli diagnosticējiet un salabojiet visas elektroinstalācijas problēmas — nekad nedarbiniet iekārtu ar bojātu shēmu.
