PCB DePaneling mašīnu pamatjēdzieni

PCB sadalītājs ir specializēts aprīkojums, ko izmanto, lai sadalītu PCB (iespiestas shēmas plates) neatkarīgos vienas plates saskaņā ar projektēšanas prasībām pēc tam, kad ir salikta dēļa dēļa. Tās galvenā funkcija ir samazināt stresa ietekmi uz shēmas plati, veicot augstas precizitātes samazināšanu, vienlaikus uzlabojot ražošanas efektivitāti un produkta ražu. Šis ir galvenās informācijas sintēze par saistīto tehnoloģisko attīstību un tirgus produktiem:



I. Tehniskās iezīmes



Griešanas metodes un precizitātes kontrole

Pieņem frēzēšanas griezēju, lāzeru vai apzīmogošanu, lai realizētu vairāku asu saites griešanu, taisnu līniju, izliektu līniju un formas sadalīto dēļus, un griešanas spriegumu var kontrolēt spriegumu 200 με.

Dažas no mašīnām ir aprīkotas ar vizuālās pozicionēšanas sistēmu (piemēram, CCD automātiskā korekcija), kas var realizēt ± 0. 05 mm pozicionēšanas precizitāti, atpazīstot atzīmju punktus.



Automatizācija un efektivitātes optimizācija

Divkāršās stacijas dizains ļauj vienlaicīgi veikt deformācijas un iekraušanas/izkraušanas operācijas, samazinot gaidīšanas laiku un palielinot caurlaidspēju par aptuveni 80%.

Automātiskā instrumentu mainītāja, dzelzceļa konveijera un vakuuma pārnešanas funkcijas integrācija, lai apmierinātu automatizēto ražošanas līniju vajadzības.



Saderība un novatorisks dizains

Atbalsta plašu valdes struktūru klāstu, piemēram, V-CUT, gongu spraugas utt. Daži ražotāji ir optimizējuši procesa malu projektēšanu un sagrieztu caurumus, lai samazinātu darbības grūtības.

Īpašo caurumu (piemēram, ovālu caurumu) apstrādei, virzošo caurumu tehnoloģijas izmantošana, lai novērstu deformāciju un uzlabotu apstrādes konsekvenci.



Ii. Galvenie aprīkojuma veidi



Tipa darba princips Piemērojamie scenāriji

Frēzēšanas griezēja tipa ātrgaitas vārpstas frēzēšana un augstas precizitātes formas dēļi, daudzslāņu dēļi

Pastaigas griezēja tipa mehāniskās asmeņi pa iepriekš iestatītajiem ceļiem, kas griež vienkāršus taisnas līnijas dēļus, zemu izmaksu prasības

Lāzera tipa lāzera stars bezkontakta griešanas elastīgi dēļi (FPC), īpaši plānas dēļi

Apzīmogošanas tipa pelējuma apzīmogošana Ātri dēļi, liels daudzums standarta formas dēļi, platformas apzīmogošanas dēļu mašīna



III. Pieteikšanās zonas



Patēriņa elektronika: PCBA DePaneling mobilajiem tālruņiem un digitāliem produktiem, kuriem nepieciešama augsta precizitāte un miniaturizēta iekārta.

Automobiļu elektronika: ECU dēļi, kas saistīti ar drošību, nepieciešama zema stresa griešana un daļa no aprīkojuma, izmantojot divkāršās platformas dizainu, lai nodrošinātu stabilitāti.

Medicīniskais aprīkojums: Augstas tīrības prasības, antistatiskas putekļu iesūkšanas ierīces DePaneling Machine izmantošana var samazināt putekļu piesārņojumu.



Iv. Galvenie ražotāji un produkti



Yixie Automation: miniatūrizēta tiešsaistes Depaneling Machine, kas paredzēta 3C elektronikai, ietaupot grīdas vietu.



V. Attīstības tendence

Saprātīgs jauninājums: vizuāla pozicionēšana, AI ceļa optimizācija un citas tehnoloģijas tiks vēl vairāk popularizētas, lai samazinātu programmēšanas sarežģītību.

Zaļā ražošana: reaģēšana uz vides aizsardzības prasībām, uzlabojot putekļu savākšanas efektivitāti (piemēram, suku putekļsūcēju) un samazinot palīgmateriālu izšķērdēšanu



PCB DePaneling Machine darba princips:



PCB DePaneling Machine ir īpašo PCB tehnisko līdzekļu kodols pēc tam, kad to dēļi ir sagriezti neatkarīgos atsevišķos dēļos, tā darba princips mainās atkarībā no aprīkojuma veida, kas galvenokārt sadalīts šādās kategorijās:



A. Lāzera DePaneling Machine

Tehniskie principi: augstas enerģijas lāzera staru izmantošana uz PCB bezkontakta griešanas, izmantojot materiāla tiešas iztvaikošanas vai kušanas fototermisko iedarbību, lai sasniegtu apakšpaneļa operācijas mikronu līmeņa precizitāti. Lāzera stara diametrs pēc fokusēšanas var būt mazāks par 0. 01 mm, piemērots īpaši plāniem dēļiem, elastīgas shēmas plates (FPC) un augsta blīvuma PCB griešanai.

Priekšrocība: Neviens mehānisks spriegums, bez burriem nevar rīkoties ar formas griešanas ceļiem, īpaši piemērotiem PCB dēļiem, kas satur precizitātes komponentus.

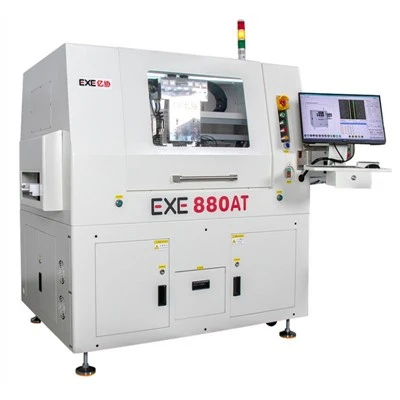

B.Milling Cutter

Tehniskais princips: PCB tiek sagriezts pa iepriekš iestatīto ceļu ar ātrgaitas rotējošu (20, 000-30, 000 rpm) karbīda frēzēšanas griezēju. Griezēja ceļu kontrolē CNC sistēma, kas atbalsta taisnas līnijas, līknes un sarežģītas formas. Formas dēļi2.

Pielāgojami scenārijiem: daudzslāņu dēļi, alumīnija substrāti un citi stingri materiāli, sagriežot precizitātes dēļus ar v-cut malām un tikai komponentu atstatumu tikai 0. 3 mm.

Inovatīvs dizains: daļa no aprīkojuma ir aprīkota ar automātisku nažu maiņas sistēmu, kuru var pielāgot dažādu biezumu un materiālu PCB depanelēšanas vajadzībām.



C. Staigājoša naža DePaneling Machine

Tehniskais princips: Augšējo un apakšējo apļveida nažu kombinācija (augšējais nazis aktīvi rotē, apakšējo nazi pasīvi seko) tiek izmantota, lai mehāniski noplicinātu PCB ar V formas rievām. Iekārtas caur rokturi vai gāzes elektrisko piedziņas apakšējo nazi gar lineāro virzošo sliedi, lai pabeigtu apakšpaneļa darbību.

Stresa kontrole: bīdes spriegumu var samazināt līdz zem 180 μst, lai izvairītos no lodēšanas savienojumu plaisāšanas, kas piemēroti gariem substrātiem un PCB, kas satur SMD komponentus.

Vienkāršs modelis: daļa no gājiena veida DePaneling Machine caur vadotnes lokšņu pozicionēšanu, apakšējā apļveida naža aktīvā rotācijas griešana, kas piemērota zemu izmaksu, zemu kompleksu vajadzībām.



D. apzīmogošanas tipa DePaneling Machine

Tehniskais princips: Izmantojot pelējumu, apzīmogojot vienreizēju DePaneling pabeigšanu, paļaujoties uz mehānisku spiedienu, lai nogrieztu PCB savienojuma punktu. Nepieciešams pielāgot veidni atbilstoši PCB formai, kas piemērota liela apjoma standartizētai ražošanai.

Ierobežojumi: zema elastība, tikai atbalsts regulārai formas griešanai un augstākas pelējuma izmaksas.



Galveno īpašību salīdzinājums:



Tipa griešanas metode Piemērojamā scenāriju precizitāte/sprieguma kontrole

Lāzera tipa bezkontakta fototermiski griežot augstas precizitātes FPC, īpaši plānas dēļi ± 0. 01mm, nav sprieguma

Frēzēšanas griezēja tipa rotācijas frēzēšanas daudzslāņu dēļi, formas dēļi ± 0. 05 mm, zems spriegums

Pastaigas naža tipa mehāniskas bīdes v-cut dēļi, garie dēļi ± 0. 1 mm, spriegums

Apzīmogošanas tips Die apzīmogojot lielu daudzumu standarta dēļi, kas ir atkarīgs no vidēja sprieguma kopsavilkuma:

PCB DePaneling mašīnu darba princips lielā mērā balstās uz lāzera enerģiju, mehānisku griešanu vai apzīmogošanu, lai realizētu sadalīto plati, aprīkojuma izvēle jāapvieno ar PCB materiālu, formas un precizitātes prasībām. Lāzera tipa un frēzēšanas griezēja tipa aprīkojums ir labāks par augstas precizitātes scenārijiem, savukārt pastaigu nažu un apzīmogošanas tips ir piemērotāki izmaksu pret izmaksām jutīgiem masveida ražošanas scenārijiem.
